Blitzschutz in Illertissen: Photovoltaik, Hallendächer und alles darunter
Auf den Dächern zwischen Iller und Roth liegt heute Photovoltaik, wo vor zehn Jahren nichts lag. Für den Blitzschutz ändert das weniger, als viele denken, und gleichzeitig mehr, als die meisten einplanen. Wir klären beides, bevor die Module liegen.
Braucht eine Photovoltaikanlage in Illertissen einen Blitzableiter?
Allein wegen der Module: nein. Eine PV-Anlage löst keine Pflicht zum äußeren Blitzschutz aus. Das ist die häufigste Fehlannahme, und sie führt regelmäßig dazu, dass Bauherren Geld für das Falsche ausgeben und beim Richtigen sparen.
Das Richtige ist der Überspannungsschutz. Der ist bei einer Photovoltaikanlage normativ vorgesehen, auf der Wechselstromseite und ebenso auf der Gleichstromseite zum Schutz des Wechselrichters. Er gilt bei Neubau wie bei Nachrüstung, mit und ohne Anlage auf dem Dach. Der Grund liegt in der Fläche: Eine Modulanlage spannt große Leitungsschleifen über das Dach, und in genau diese Schleifen koppelt ein Einschlag in der Nachbarschaft seine Überspannung ein.
Steht dagegen bereits eine Blitzschutzanlage auf dem Gebäude, gilt ein zweiter Grundsatz: Die PV-Montage darf den vorhandenen Schutz nicht verschlechtern. Ein durchtrenntes Fangnetz oder eine Modulreihe quer über einer Fangleitung ist genau das.

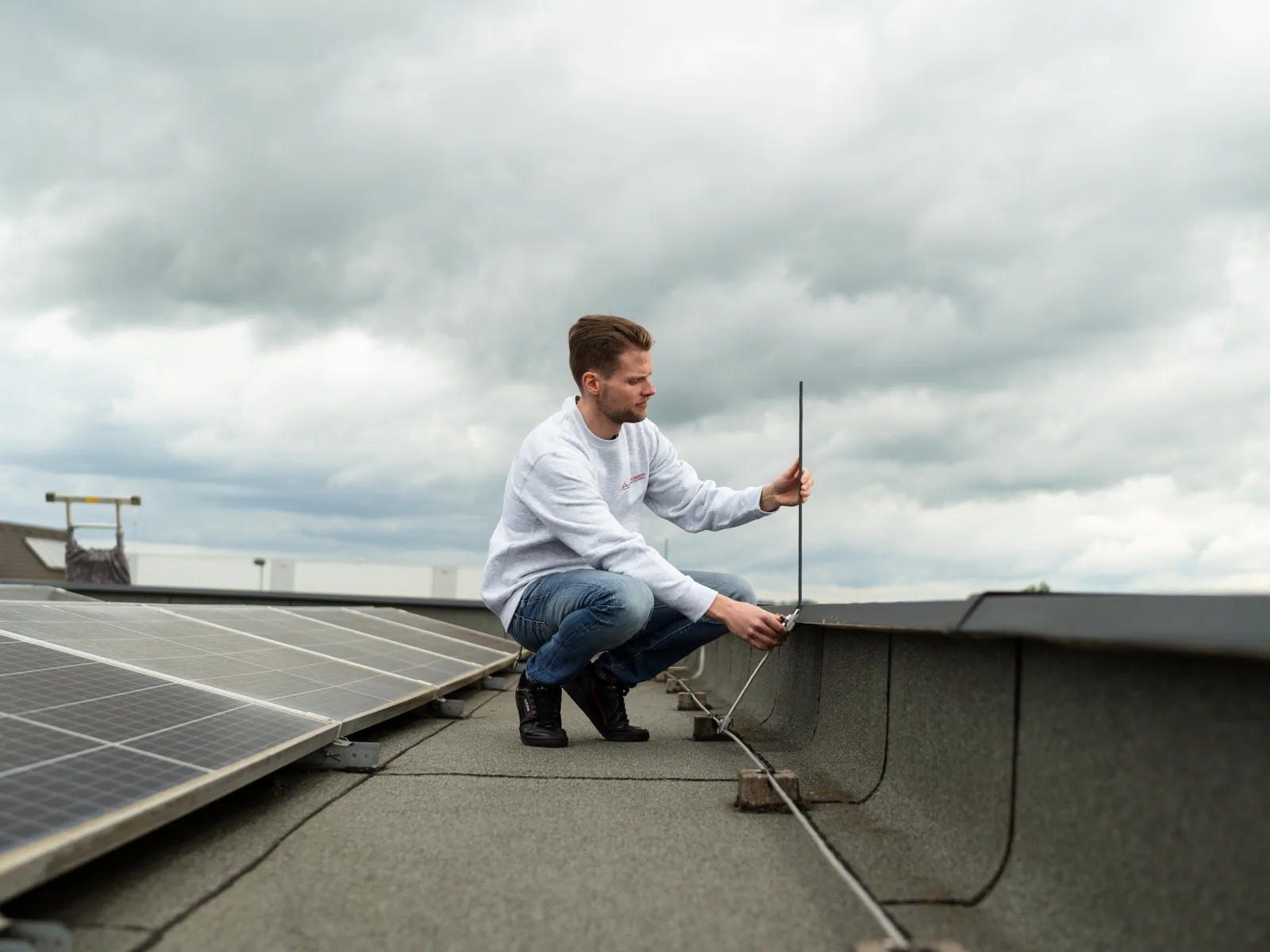

Trennungsabstand zur Blitzschutzanlage: die Rechnung vor jeder PV-Montage
Zwischen der Blitzschutzanlage und den Modulen samt Gestell muss ein Abstand eingehalten werden. Wird er unterschritten, kann der Blitzstrom überspringen, und dann liegt er auf der Gleichstromseite der Anlage.
So wird der Abstand ermittelt
s = (ki · kc / km) · l ki folgt der Blitzschutzklasse, kc der Stromaufteilung auf die Ableitungen, km dem Material dazwischen, l ist die Länge bis zum nächsten Erdungs- oder Potentialausgleichspunkt.
Im Dachbereich landet man in der Praxis meist zwischen 0,5 und 1 Meter. Die Zahl ist keine Faustregel, sondern das Ergebnis der Rechnung für dieses eine Gebäude.
Wenn der Abstand nicht einzuhalten ist
Auf vielen Hallendächern ist er es nicht, weil die Fläche voll belegt werden soll. Dann wird das Montagegestell bewusst blitzstromtragfähig angebunden, mit mindestens 16 Quadratmillimeter Kupfer oder 8 Millimeter Rundleiter aus Aluminium oder Kupfer. Bei einer durchverbundenen Stahlbewehrung im Gebäude ist die Anbindung nicht zusätzlich nötig.
Ein Punkt, der oft untergeht: Der eingehaltene Trennungsabstand verhindert den Überschlag, aber keine induktiv eingekoppelte Überspannung. Er ersetzt den Überspannungsschutz also nicht, er ergänzt ihn.
Welche Ableiter bei welcher Ausgangslage
Aus der Kombination von Blitzschutzanlage und Trennungsabstand ergibt sich, was auf der Gleichstromseite verbaut wird. Drei Fälle decken die Praxis in Illertissen ab:
- Kein äußerer BlitzschutzWechselstromseite Typ 1 kombiniert mit Typ 2, Gleichstromseite Typ 2.
- Blitzschutz vorhanden, Abstand eingehaltenDieselbe Bestückung wie ohne Anlage.
- Blitzschutz vorhanden, Abstand unterschrittenGleichstromseitig ebenfalls Typ 1 kombiniert mit Typ 2, weil dort mit Blitzteilstrom zu rechnen ist.
Bei Leitungslängen über 10 Meter zwischen den Punkten kommt jeweils ein weiterer Ableiter dazu. Maßgeblich sind DIN VDE 0100-712 und das Beiblatt 5 zur Blitzschutznorm. Eine Anwendungsregel mit der Nummer VDE-AR-E 2100-712, die im Netz gelegentlich zitiert wird, gibt es nicht.
Blitzschutz für landwirtschaftliche Gebäude rund um Illertissen
Neben den Gewerbehallen prägen Höfe und landwirtschaftliche Gebäude das Umland. Sie stehen oft frei, sind weithin das höchste Objekt in der Flur und tragen große Dachflächen, auf denen heute fast immer Module liegen. Für Blitzschutzanlagen sind das drei Gründe, genauer hinzusehen.
Dazu kommt die Brandlast. In einem Gebäude mit Futter, Stroh oder Holzeinbauten führt ein Einschlag schnell zu einem Schaden, der das ganze Gebäude kostet, nicht nur die Technik. Bei Anlagen mit explosionsgefährdeten Bereichen, etwa an Silos oder Biogasanlagen, gelten zusätzliche Anforderungen an Anbindung und Potentialausgleich. Patrick Winter ist als Blitzschutzfachkraft für solche Bereiche eigens geprüft.
Was wir sonst am Blitzschutz in Illertissen übernehmen
Photovoltaik ist der Schwerpunkt dieser Seite. Angeboten wird das volle Bild: äußerer Blitzschutz auf Steildach, Flachdach und Halle, innerer Blitzschutz mit Potentialausgleich und Ableitern, Erdungsanlagen im Neubau und im Bestand, wiederkehrende Prüfung mit Messprotokoll sowie die Beseitigung von Mängeln, die eine Fremdprüfung gefunden hat. Wie eine Prüfung abläuft, steht auf der Seite Blitzschutz Heidenheim, alles zur Erdung auf der Seite Blitzschutz Giengen.
Von Langenau nach Illertissen sind es rund 35 Minuten die Iller hinauf. Auf demselben Weg liegen Senden und Neu-Ulm. Baurechtlich gilt in Illertissen die Bayerische Bauordnung, die Einzelheiten dazu stehen auf der Neu-Ulmer Seite.
Häufige Fragen zu Blitzschutz und Photovoltaik in Illertissen
Zieht eine Photovoltaikanlage Blitze an?
Nein. Der VDE stellt ausdrücklich klar, dass Module die Einschlagwahrscheinlichkeit nicht erhöhen, weil sie die Höhe des Gebäudes nicht nennenswert verändern. Ein Dach mit Modulen wird also nicht häufiger getroffen als eines ohne.
Was sich sehr wohl ändert, ist der Schaden im Fall der Fälle. Auf dem Dach liegt jetzt eine großflächige Verkabelung, die Überspannungen einfängt und in den Wechselrichter weiterleitet. Deshalb ist der Überspannungsschutz bei einer PV-Anlage kein Zubehör, sondern Teil der Anlage.
Unsere Anlage ist schon montiert. Ist es jetzt zu spät?
Nein, aber es wird aufwendiger. Der Überspannungsschutz lässt sich nachrüsten, auf der AC-Seite ohnehin und auf der DC-Seite in aller Regel auch. Schwieriger ist der Trennungsabstand: Liegen Module und Fangleitung zu eng beieinander, muss entweder die Fangeinrichtung geändert oder das Gestell angebunden werden, und beides bedeutet Arbeit an einer fertigen Anlage.
Deshalb ist der günstigste Zeitpunkt für die Abstimmung die Planung, nicht die Abnahme.
Machen Sie auch Blitzschutz ohne Photovoltaik, etwa für ein Stallgebäude?
Ja. Photovoltaik ist der Schwerpunkt dieser Seite, weil in Illertissen viele Hallendächer belegt sind. Unser Leistungsbild ist dasselbe wie überall: äußerer und innerer Blitzschutz, Erdungsanlagen, Prüfung, Wartung, Reparatur und Sonderbauten.
Für landwirtschaftliche Gebäude ist der häufigste Auftrag die wiederkehrende Prüfung. Meist geht es dabei um Anlagen, die vor Jahrzehnten gebaut und seitdem nicht angefasst wurden.
